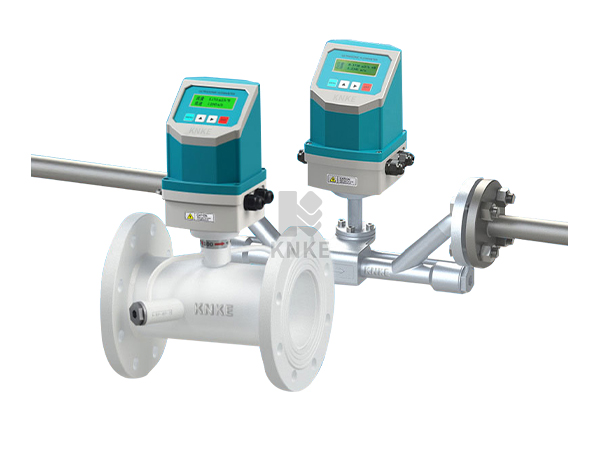

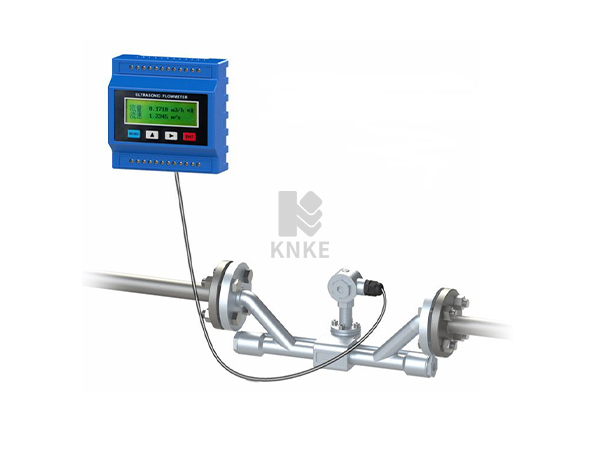

管段式超聲波流量計產品采用超聲波時間差原理測量流量，可實現DN15~DN6000管道的流量測量。還可以再測量流量的基礎上，選配超聲波熱量計量功能，為供熱供暖行業的供熱效率提供參考。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間相同，介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
KNKE科恩科進口管段式超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平。具有穩定性好、零點漂移小、測量準確度高，量程比寬抗干擾性強等特點。 它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。
工作原理 / WORKING PRINCIPLE

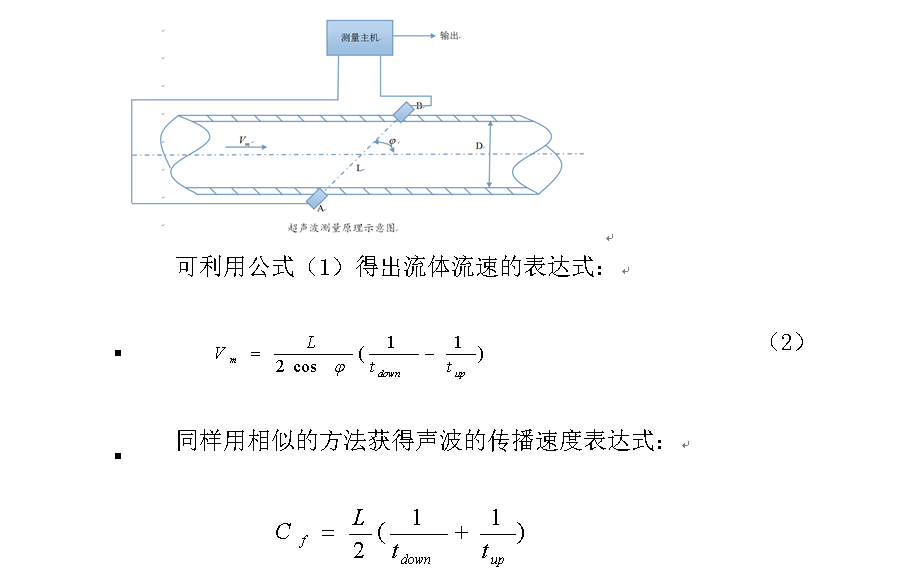

管段式超聲波流量計的工作原理是以測量聲波在流動介質中傳播的時間與流量的關系為原理。通常認為聲波在流體中的實際傳播速度是由介質靜止狀態下聲波的傳播速度（Cf）和流體軸向平均流速(Vm)在聲波傳播方向上的分量組成。如下示意圖所示，順流和逆流傳播時間與各量之間的關系是：
應用領域 / APPLICATION AREA
● 石油、化工、制藥等行業的流量計量；
● 污水處理、供水、空調系統等領域的流量監測和控制；
● 電力、鋼鐵、礦山等行業的流量測量和控制；
● 食品、飲料、制造業等行業的流量計量。
產品特點 / PRODUCT FEATURES
● 非接觸式測量，不會影響被測介質的物理性質；
● 精度高，一般可達0.5%；
● 抗干擾能力強, 工作穩定可靠，接口豐富。
● 測量范圍大，可適用于各種液體和氣體介質；
● 流量計零部件按照高防護等級標準設計, 可適用惡劣的工作環境。
● 安裝方便，不需要改變管道結構，無需停機安裝，減少維護成本；
● 不易受介質污染和腐蝕的影響。

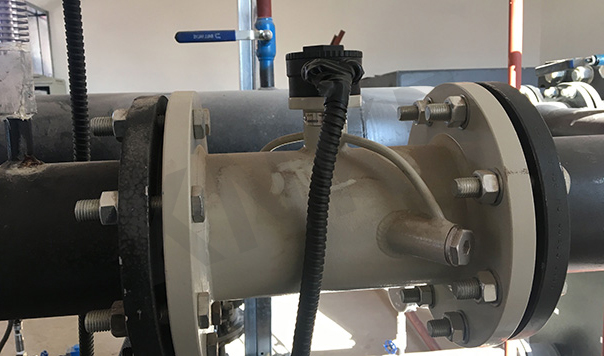

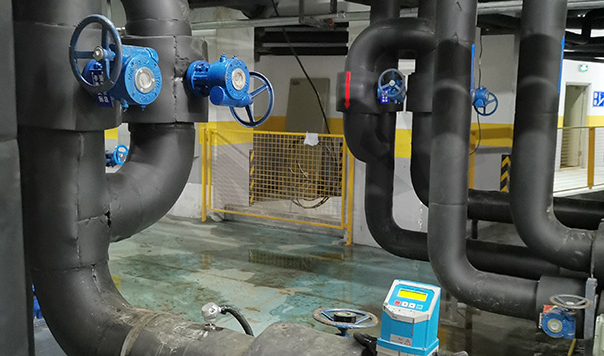

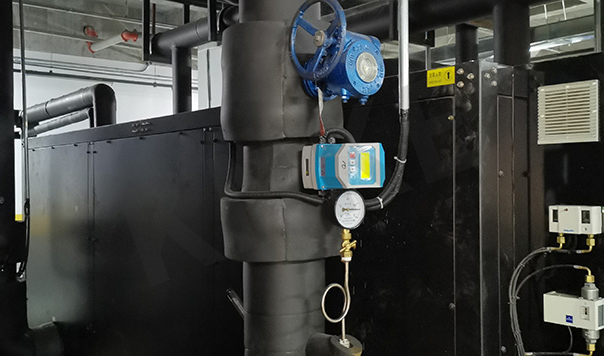

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口管段式超聲波流量計 |
| 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 管段式： 流量計：±0.5% 熱量計：±1.0% |
| 外夾式： 流量計：±1.0% 熱量計：±2.0% | |
| 插入式： 流量計：±1.0% 熱量計：±2.0% | |
| 顯 示 | 2×10背光型漢字或者2×20字符型液晶顯示器,支持中、英、意三種語言 |
| 信號輸出 | 1路4-20mA電流輸出，阻抗0～1K，精度0.1% |
| 1路OCT脈沖輸出（脈沖寬度6～1000ms，默認200ms） | |
| 1路繼電器輸出 | |
| 信號輸入 | 可連接三線制PT100鉑電阻，實現熱量測量 |
| 通訊接口 | 隔離RS485串行接口，支持MODBUS等協議 |
| 線纜說明 | 定制雙絞線，一般情況下50米，選用RS485通訊，傳輸距離可達千米以上 |
| 管 材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 15～6000mm |
| 直 管 段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
| 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30～+160℃ |
| 濁 度 | 10000ppm且氣泡含量小 |
| 流 速 | 0～±12m/s |
| 溫 度 | 主機：-20℃～+60℃；流量傳感器：-30℃～+160℃ |
| 濕 度 | 主機：85% RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
| 電 源 | DC8～36V 或 AC85～264V |
| 功 耗 | 1.5W |
